产品概述:
THMonitor分布式环境监测系统是深圳拓普瑞历时数年潜心研发的高可靠性、高精度、用户界面友好的网络环境监测系统,已成为医疗、食品、电信、电力、工业化工、证券、银行、公共环境及中小型机房设备实现集中监控的基础设备,它具有数据采集点分散,涉及面广,数据类型多,采集精度高,系统稳定可靠等特点。THMonitor系统选用RS-485协议, TCP/IP协议组网,无线Zigbee协议组网,综合考虑现场设备的多样性和复杂性,采用分布式系统架构,数据采集亦采用标准化接口,系统的扩充非常方便。
THMonitor系统中大量采用本公司自主研发的TP401系列温湿度记录仪(获得国家正式颁发的实用新型专利证书)。智能温湿度数据记录仪是农业研究、食品、医药、化工、气象、环保、电子、实验室等领域对多项气候参数,进行监测记录的仪器。该记录仪是深圳拓普瑞汲取国外同类产品优点并结合我国特点自主设计,可对温湿度及其它气候参数进行记录。采用高精度瑞士原装进口、一体式温湿度数字式传感器,将采样数据保存在记录仪存储器内。并可将采集记录的数据传送给计算机进行处理。记录仪采用高能量电池供电,可选配外部电源,体积小巧便于携带,整机功耗非常小。
客户需求描述
通讯接口 |
RS485+RJ45 |
精度要求 |
±0.5℃ ±3% |
数量 |
每个区域大概1600㎡,每150㎡安装一个温湿度监控设备,每个区域小计安装10个点;三个区域合计安装10个点 (1) 10监测点; |
系统功能 |
(1) 实时监测各监测点温湿度数据; (2) 自动记录; (3) 客户端(监控中心)查询; (4) 远程管理; (5) 历史数据报表分析。 |
必备条件 |
(1) 服务器一台 (2) 每个区域有一个电源插口,供所有设备的供电(无线);可以采用无源的,电池供电二年 (3) 有线则不需要电源插口 (4) 监控PC连入局域网和广域网。 |
推荐配置 |
(1) 记录仪18台; (2) 工业协议转换器 1套; (3) THMonitor软件一套。 |

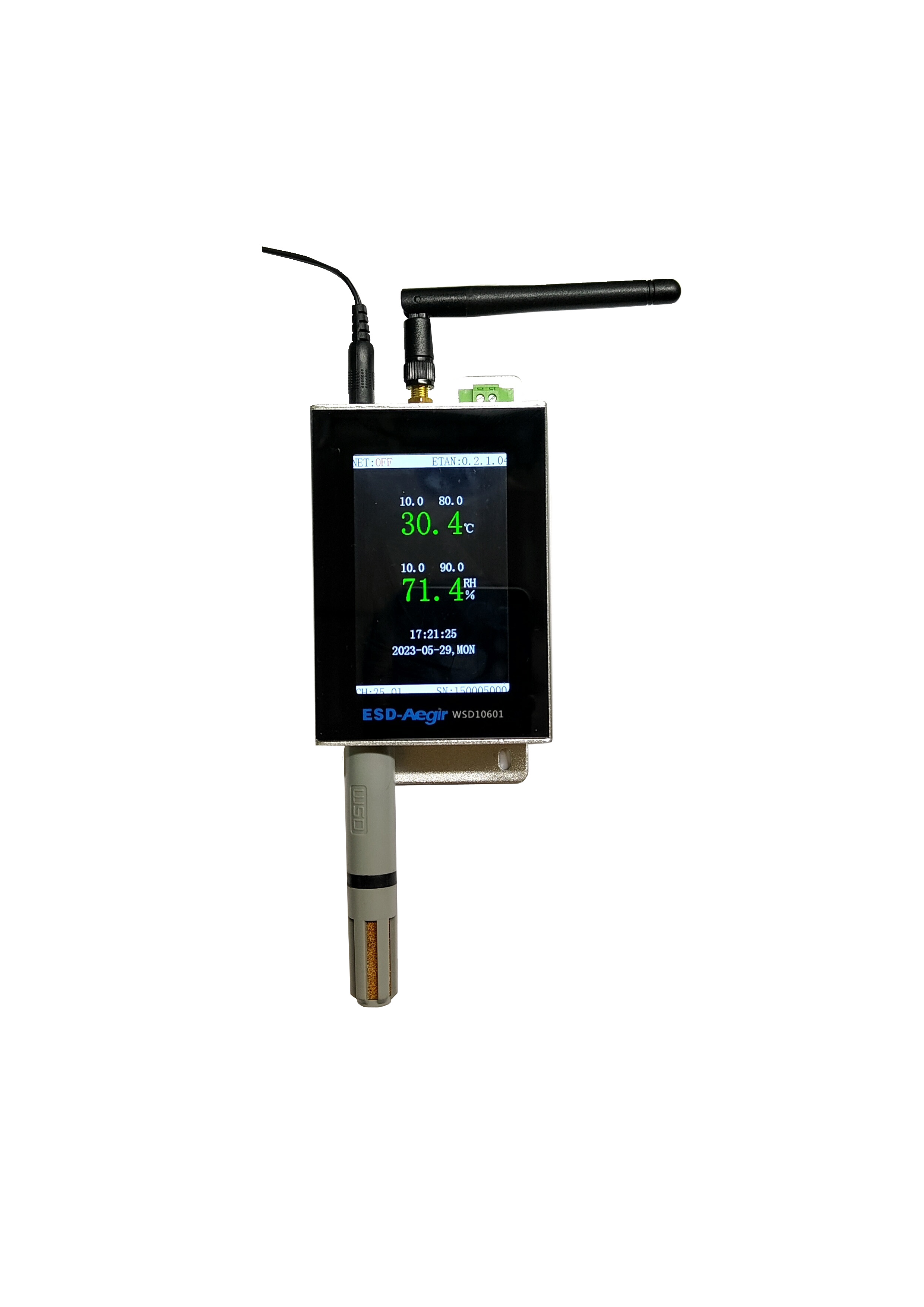

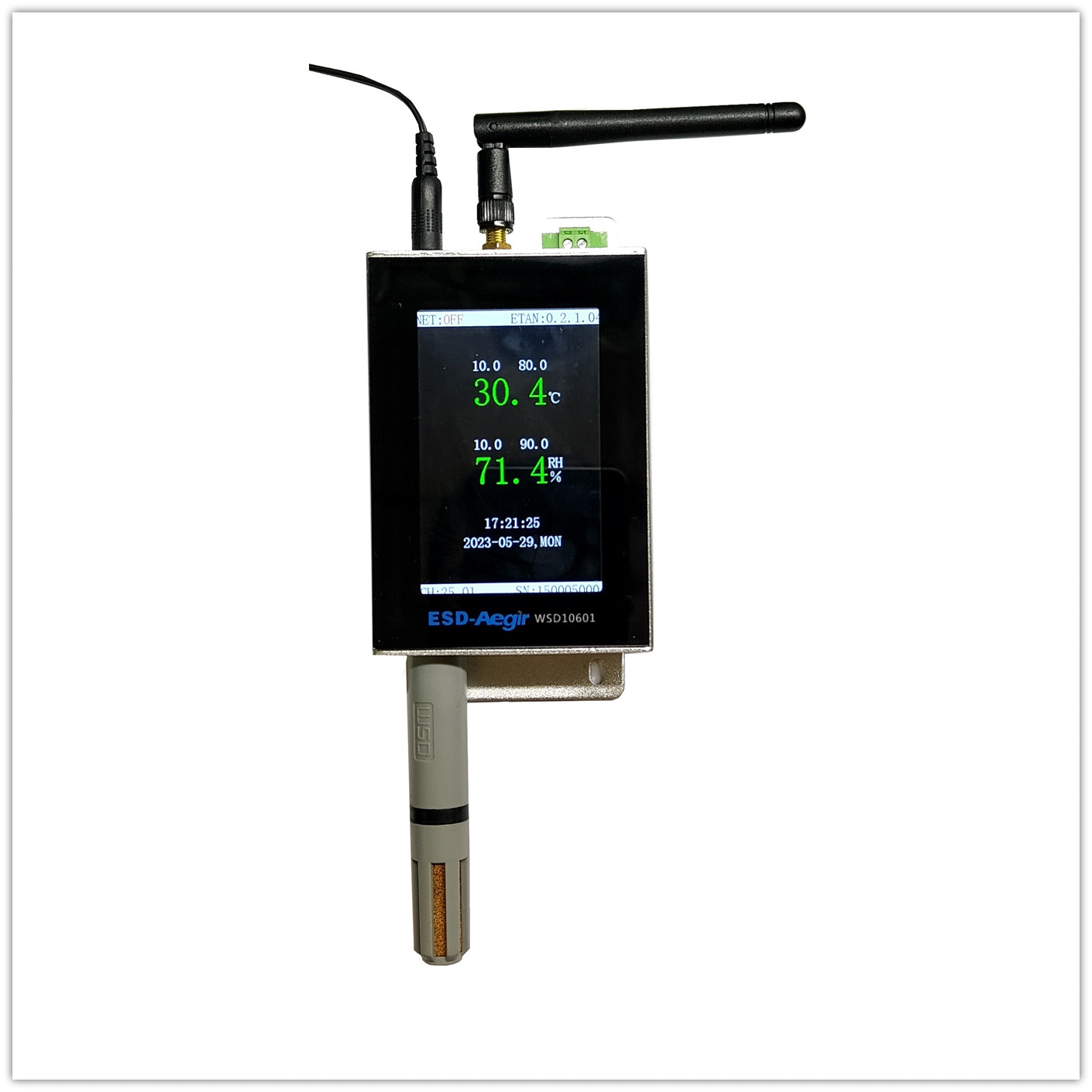

温湿度记录仪技术指标
1. 记录、工作温度范围: -40℃~125℃。
2. 记录、工作湿度范围: 0~100 %RH。
3. 精度:温度 ±0.5℃ ±3%RH
4. 测量范围:-45℃~125℃.0-100%RH
5. 记录容量:20000
6. 瑞士原装进口一体式温湿度传感器。
7. 液晶显示分辨率: 温度 0.1℃ 湿度0.1%
8. 接口:Zigbee、RS485 、GPRS
9. 通过深圳计量院,华测(CTI)等各级权威检测认证部门校准、检测与认证。
数据总览主机技术参数
显示所有无线温湿度记录仪数据,翻屏显示,每个界面最多显示40通道温湿度数值
1. 7英寸全触控彩色显示屏
2. USB接口轻松导出数据
3. 手持或者固定式安装
4. 全隔离万能输入,多种信号采集
5. 全铝密封外壳及内部屏蔽板,在恶劣环境中正常工作
6. 以太网接入,设定固定IP,再局域网内任何一台电脑都能通过软件查看并下载数据
7. 显示界面丰富,能查看实时曲线及历史曲线,实时保存报警信息,使得每一条报警信息都不会丢失
8. 单通道名称支持汉字修改
9. 支持数据传数据平台,手机,外网电脑都能实时查阅数据,并下载数据。
接口定:ZIGBEE天线,以太网,232/485接口,USB数据口,DC电源口,短信报警天线(短信选配)
THMonitor软件有如下特点:
1. 实时显示各监测点采集数据。若数据超出所设置的上下限,则自动播放报警声音,并发送报警短信到管理员手机。注:一级管理员可以指定报警短信与管理员手机的匹配关系,比如指定哪几个仪器发送报警信息到某管理员。
2. 实时显示系统运行消息,使得管理员能随时监控整个系统的运行状态。如果出现故障,管理员应该立即进行处理。
3. 实时报警。并根据设定条件触发声光报警或者发送短消息到管理员手机。可以最多设置5个管理员手机号码。
4. 以红、黄、绿开光状态显示采集点状态,方便用户直观的显示。
5. 在线增加或者减少记录仪,管理方便。
6. 在线修改记录仪状态。
7. 在线下载记录数据,全部数据都被保存在数据库中,方便用户进行进一步的分析与处理。
