本产品能符合电子制造行业的防静电标准,并满足其相关防静电需求。现今防静电引起越来越多电子制造工厂的重视,设计并使用符合防静电标准的高质量、高品质电子产品成为供求双方的共同目标。

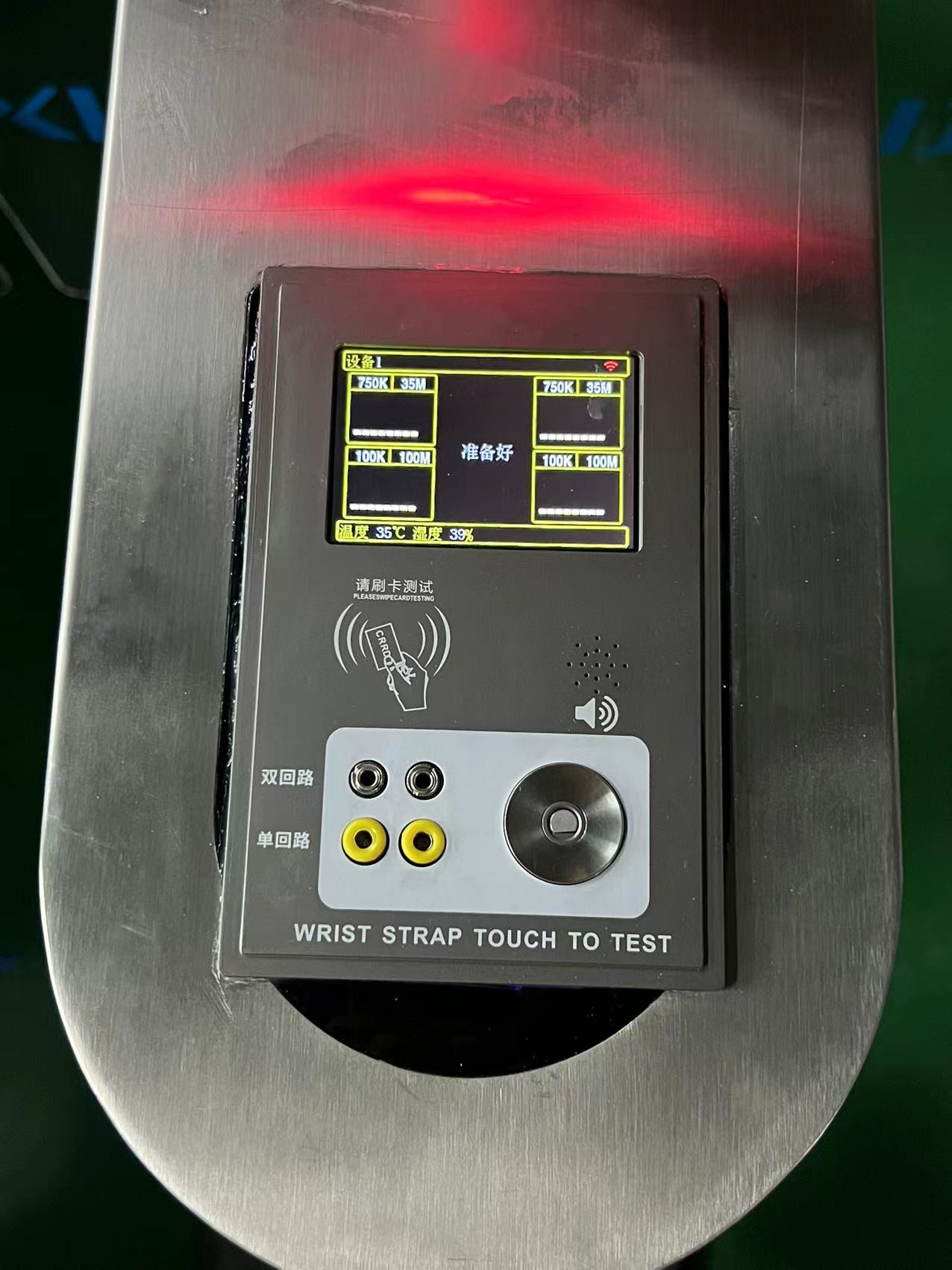

20687是我司自主研发的新一代人体静电综合测试仪,搭配计算机管理软件后具有可视化管理、数据记录并分析、异常报警、远程管理等功能。采用模拟测量技术,使其检测精度远高于行业标准。可联动静电门禁设备、门禁系统、闸机系统,可与刷卡器、指纹机、人脸机等识别方式使用。内部集成静电释放电路,可在测试时释放人体静电。
根据GJB 3007-97,SJ/T 10694-2006 和ANSI ESD S20.20 标准制作,是一种能方便快速地测试手腕带和脚环、导电鞋或防静电鞋的穿戴情况的装置,实用测量范围为50KΩ~2000MΩ,全量程精度小于±5%。测试仪操作非常简单,绿色数值表明正常,黄色数值表示为接近限制值,而红色数值则表示测试不合格(具体使用方法见测试说明)。使用者可以根据测试需要设置相关参数。
1. 测试阻值符合国际标准,档位标准可设置。可测试单线及双线手腕带
2. 为触摸式测试,不为按键或按钮式,避免接触不良或不耐用
3. 测试仪脚踏板应区分左右脚以符合国际规范。不能仅是一片金属踏板供双脚测试
4. 静电测试仪与管制系统之间信号连接线为可插拔式,方便静电测试仪送检时拆装
5.具备测试人员测试结果近失效提醒功能,当测试结果低于下限或高于上限时,测试仪屏幕将使用红色显示测量的电阻值。当测试结果在近上下限与高低标准之间(邻近标准但未高于高标或低于低标),将使用黄色显示测量的电阻值,(此时虽做提醒,但仍是合格)。当测试结果在近上下限之内,将使用绿色显示测量的电阻值

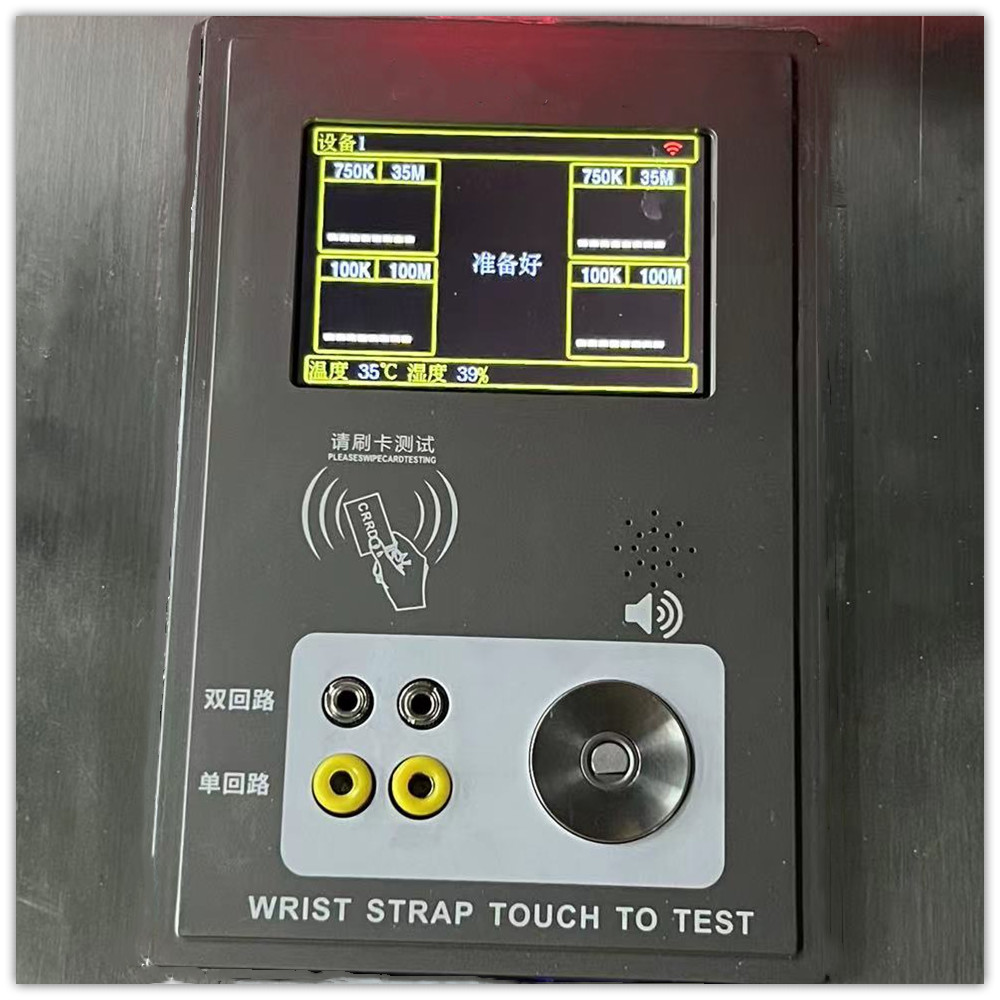

6.测试仪LCD屏上可显示设置好的阻值标准,方便使用人员知道目前使用阻值高低标准。设定好的阻值会显示在液晶屏小方格内,管理者能很清晰的知道目前已设定的阻值 (紫色字体为低端阻值标准,蓝色字体为高端阻值标准)
7.测试速度快,单机使用1秒内完成结果显示,显示数字化阻值并区分颜色(红色超标、绿色合格)
8.手腕带插孔比一般单孔测试仪多预留一倍,且具备单、双线手腕带孔,并可分开显示于LCD屏
技术参数:
型号: |
20687 |
通道数量: |
四通道(左手、右手、左脚、右脚) |
工作电压: |
DC9V~12V |
工作电流: |
300mA/MAX |
开路电压: |
≤3.3V |
验证方式: |
刷卡(自带) |
检测精度: |
±10%(三次为准) |
支持外接: |
指纹机、刷卡机、人脸机等 |
联动方式: |
继电器 |
外接协议: |
韦根34 |
外形尺寸: |
172*114*29mm |
重量: |
约600g |
联网方式: |
可选单机版、联网版、离线存储版 |
||
测试可设上下限值: |
默认范围:腕带750K~35M欧,防静电鞋1M~100M(1.0G)欧 可设范围:腕带100K~100M欧,防静电鞋100K~2000M(2.0G)欧 |
||
显示方式: |
3.5寸全彩LCD屏显示所有状态。LED和蜂鸣器声光报警。 |
||
交互方式: |
触控屏控制下位机系统 |
产品特点:
1. 选用目前最先进的集成方案设计而成,具有性能稳定、通讯快、容量大、兼容性强、组网方便等特性。
2. 其卓越性能在国内外众多各类需防静电测试防护之场合中得到广泛证实及好评。
3. 操作界面清晰简介,全彩显示所有状态,包括温度、湿度、实时日期时间、当前版本号、四个通道被检测者(单手、双手、左脚、右脚)的种类、检测的阻值、设定的上下值范围等。
4. 超低的开路电压,远低于同行。保障被测人员的人身安全。
5. 自带人体释放静电功能,独特外观设计,测试人体综合静电时,释放人体静电。
6. 周边产品兼容性强,能搭配指纹机、刷卡机、人脸机等验证产品进行身份验证。

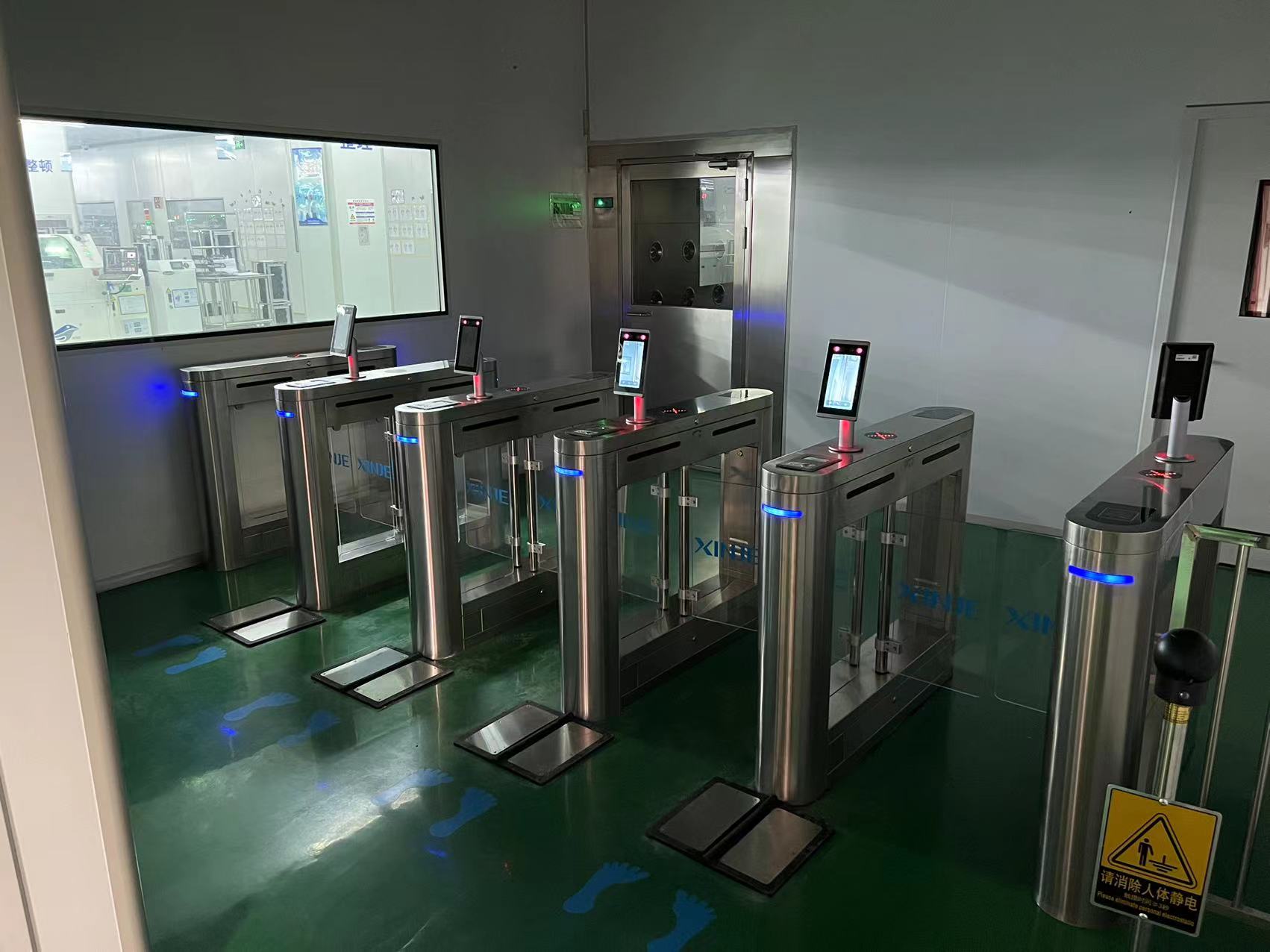

7. 应用场景广,能联动静电门禁设备、门禁系统、闸机系统等。
