AEGIR20680人体静电综合测试仪
一、人体综合测试仪的基本部件和功能
1、 黑色测试主机，带防水功能
2、 一台双脚电阻传感器踏板
3、 可自由调整高度的支架
4、 手腕带和静电鞋独立检测和同时检测功能
5、 可配合SPI静电机使用，刷卡自动识别测试项目，电脑100%无纸化管理静电数据
一、 产品使用步骤
1、 操作人员需要检测静电鞋时，测试人员双脚站到电阻传感器脚踏板（上）
2、 操作人员需要检测手腕带时，将手腕带插头插入测试孔
3、 手指放在测试仪的触摸键上，观看LED显示结果绿灯亮为合格，红灯亮阻值偏低指示，蓝灯亮阻值偏高指示都为不合格。
4、如果出现蓝灯和绿灯同时微亮，表示你的产品已经快要超出防静电的范围阻值偏高。同时出现红灯和绿灯同时微亮，表示你的产品已经快要超出防静电的范围阻值偏低。
二、 产品出厂参数
1. 以下测试参数都以目前国内为标准，也可以改变成国外测试标准
|
LED灯 |
静电鞋测试 |
手腕带测试 |
报警声 |
备注 |
|
LOW |
R＜750KΩ |
R＜750KΩ |
无 |
|
|
PASS |
R≥750KΩ |
R≥750KΩ |
有 |
|
|
HIGH |
R＞100MΩ |
R＞10MΩ |
无 |
|
|
PASS |
R≤100MΩ |
R≤10MΩ |
有 |
|
2.性能参数：
工作电压：输入AC220V 输出DC12V
外形尺寸：178MM*128MM*35MM
工作时间：无限制
仪器精确：±10%
环境条件：
温度：5C°~ 40C°
使用寿命：10年
可外接电锁，直接驱动三辊闸、摆闸、翼闸
3.出厂默认设置：
手腕带：750KΩ~10MΩ
静电鞋：750KΩ~100MΩ
手腕带下限可自由更改100 KΩ
静电鞋下限可自由更改100 KΩ 上限可自由更改35M Ω 和100M Ω
出厂默认配置湿度：0%~90%
开关电源无干电池，接干电池请按照仪器背后端口图片操作

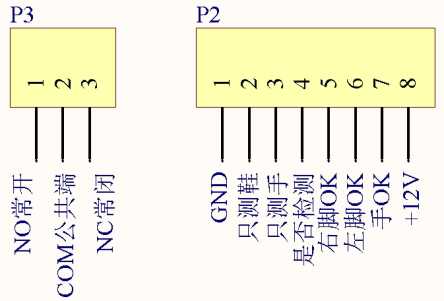

4.以下为测试仪器后面接线端口如图：
注：本仪器另可符合其他国家标准，由客户定制测试范围的上限及下限阻值。
5.产品安装：
1. 将测试仪固定在墙上，或者立式安装在其他位置
2. 通过配套接地线将测试仪连接起来
3. 使用配套电缆线将测试仪和脚踏板连接
4. 通过220V AC-12V DC变压器输入电源
6.注意事项：
检查包装盒内物品如下：
1. 测试仪
2. 脚踏板 支架
3. 12VDC开关电源(220V输入)
4. 产品说明书
5. 安装连接线
补充说明：此产品可直接驱动三棍闸，可配套我们的静电机组合，实现ESD系统门禁功能。
7.一般故障排除方法
无任何LED灯亮
1、电源线是否连接：检查并确认电源线已连接至电源插座。
2、电源适配器是否坏：用万用表拨到直流档20V检测电源是否输出12V，如无输出或不正确那么判定电源适配器已坏。
3、如以上都没有出现那表示仪器工作不正常需送回厂商检修。
无法检测鞋和手环
4、仪器连接底板线是否断开：检查并确认连接线没有断开，已连接至底板螺丝上面。
5、判断可能仪器里面的连接检测双鞋的端口线脱落了。
6、如以上都没有出现那表示仪器工作不正常需送回厂商检修。
