联网型立式防静电ESD三辊闸门禁通道

SPI20680联网智能型立式防静电ESD三辊闸门禁通道

20680特性: 体综合测试仪的基本部件和功能

1. 黑色测试主机，带防水功能

2. 一台双脚电阻传感器踏板

3. 可自由调整高度的支架

4. 手腕带和静电鞋独立检测和同时检测功能

5. 可配合SPI静电机使用，刷卡自动识别测试项目，电脑100%无纸化管理静电数据

20680出厂参数

    1.以下测试参数都以目前国内为标准，也可以改变成国外测试标准

性能参数

1. 工作电压：输入AC220V 输出DC12V

2. 外形尺寸：178MM*128MM*35MM

3. 工作时间：无限制

4. 仪器精确：±10%

5. 环境条件：

6. 温度：5C°~ 40C°

7. 使用寿命：10年

8. 可外接电锁，直接驱动三辊闸、摆闸、翼闸

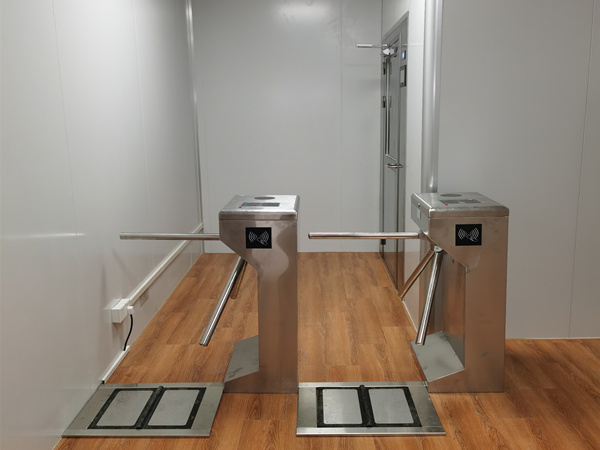

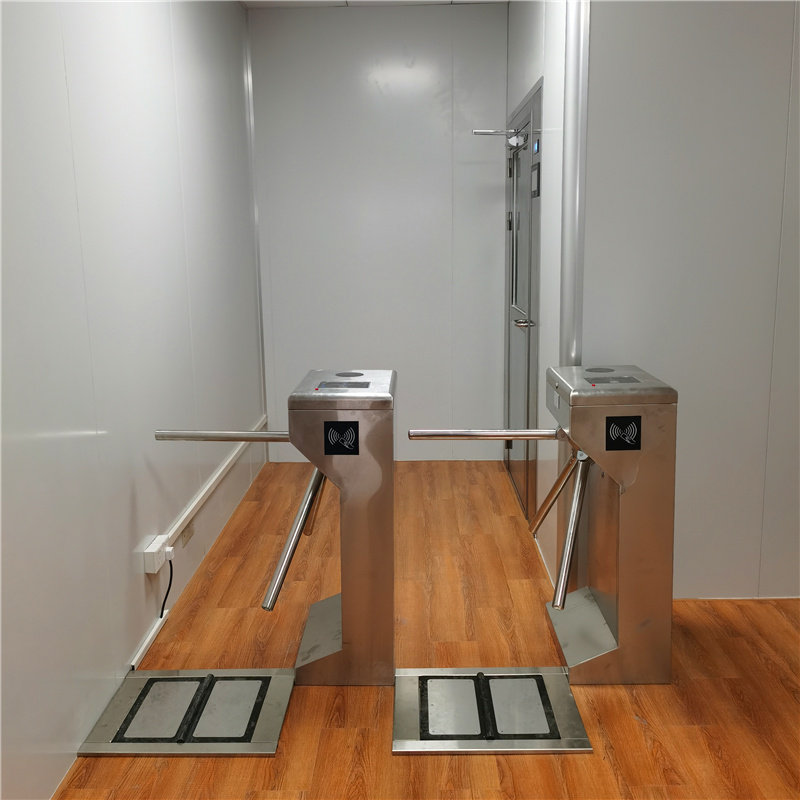

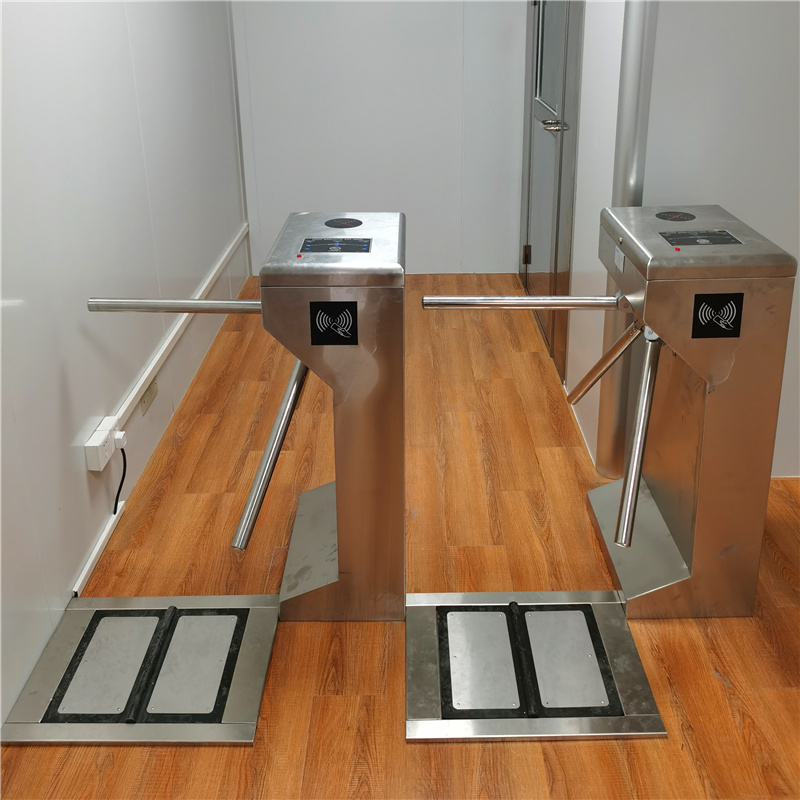

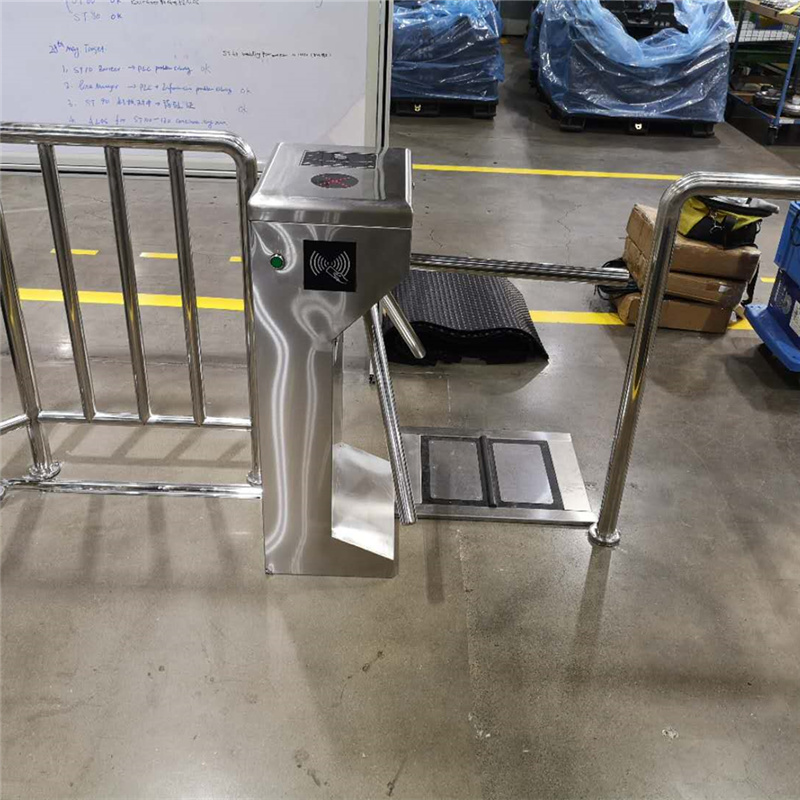

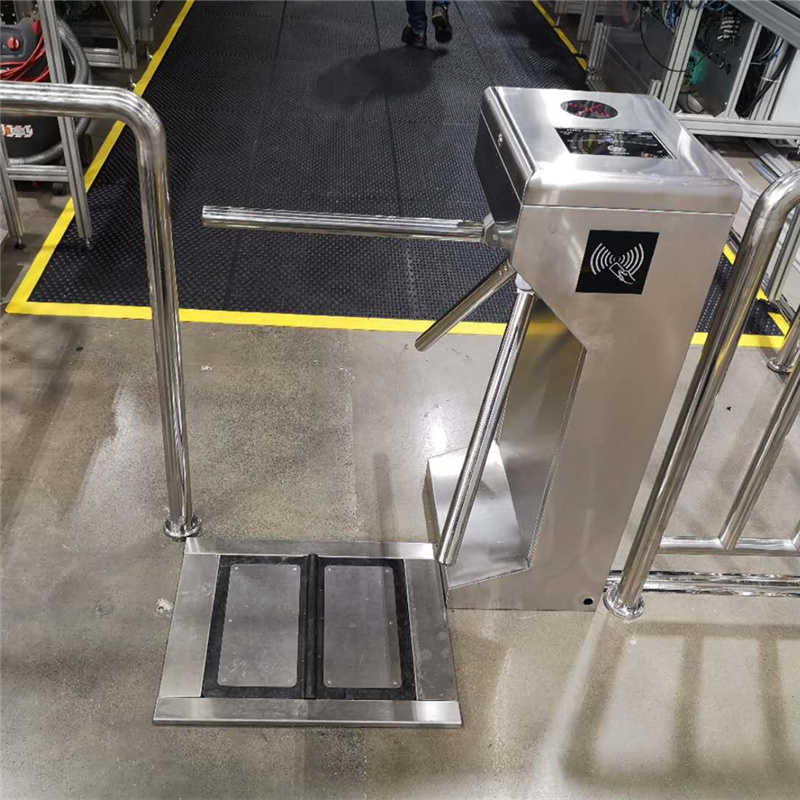

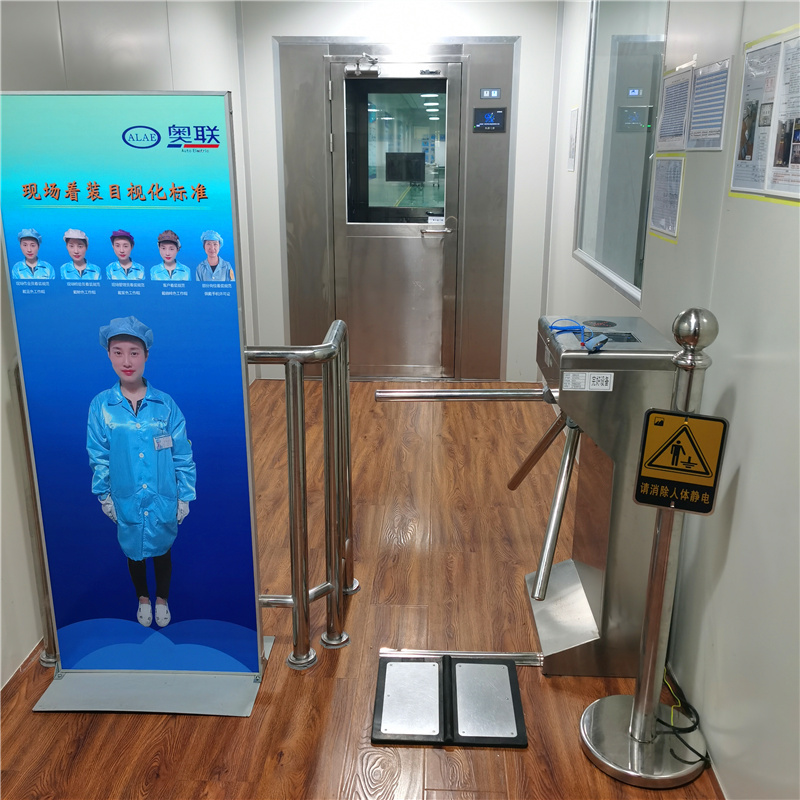

​ESD立式三辊闸

一、ESD静电门禁通道组成结构
ESD静电检测门禁系统主要由静电测试仪、三辊闸、中心控制器、感应卡读卡器、电源、远程通讯器、以及管理计算机、服务器等组成。

二、ESD静电门禁通道结构特点
1.静电测试仪：是ESD门禁的核心部件，通过测试人体的电阻间接地反映人体的静电指标，从而确保被测试人佩戴鞋具、腕带等合格，同时向后续部件输出信号，用以驱动通道机构。根据中心控制器的分组信号，可以对刷卡人进行手脚均测、只测手只测脚、不需ESD检测等4种情况的操作。
2.三辊闸：三辊闸进入方向配置ESD检测仪和感应读卡器，刷卡和静电检测合格后可以通行一人。外出方向也配置感应读卡器以供公司自行设定成双向通道。出口闸机配置外出感应读卡器，可设置为刷卡外出，也可设置为自由外出。
3.中心控制器：保存员工资料，根据刷卡信号判定该员工是否允许通过，属于哪种测试类型，并发送给静电测试仪，再根据静电测试仪的输出信号，驱动三辊闸机构。
4.感应卡读卡器：接收刷卡信号，传送至中心控制器进行判别。
5.电源：提供全部机构的供电。
6.远程通讯器：提供中心控制器与计算机的通讯，完成设置和数据采集。
7.管理计算机：安装ESD门禁管理软件。
8.服务器：安装ESD门禁数据库，可以采用公司现有的MicrosoftSQLServer数据库管理系统。

三、三辊闸介绍

整个产品外形采用进口不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。

◇ 结构：框架结构/不锈钢外壳
◇ 生产工艺：全电脑数控激光切割机生产
◇ 外形尺寸（桥式）：宽280×长1200×高980（mm）
◇ 外形尺寸（立式）：宽330×长420×高980（mm）
◇ 重量：70(桥式）/45（立式）Kg
◇ 闸杆长：510(mm)
◇ 闸杆***大承受力：80Kg
◇ 闸杆工作驱动力：3Kg
◇ 闸杆传动方式：数字方式
◇ 闸杆转向：双向、单向（可选）
◇ 灯光提示：通行方向指示
◇ 工作机芯：24V德国技术国产电磁阀
◇ 控制板带有计数功能，LED数字显示功能、语音提示功能(可选)
◇ 工作环境：室内、室外
◇ 温度：-10℃ ～ 50℃
◇ 应急措施：掉电自动落杆
◇ 感应卡读卡口：配带标准安装支架，或度身定做
◇ 开闸时间：0.2秒
◇ 通行速度：20-30人/分钟
◇ 输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；干接点信号
◇ 标准RS485接口，可与后台管理中心直接相连，实行远程控制。

四、ESD门禁使用流程
1.测试人员做好静电测试的准备（主要指穿防静电鞋），双脚立于测试仪金属垫板上
2.测试人员将个人识别卡贴近感应读卡器，感应成功读卡器会发出“嘀”声，此时中心控制器已成功完成身份识别。
3.听到读头“嘀”声后，5秒钟内右手食指触摸或按下（依不同型号）测试按钮，进行静电测试。
4.测试仪显示灯全绿并且蜂鸣器不再响时，测试人可前行通过三辊闸，超过设定时间（一般5秒），三辊闸会再次锁死。
5.外出通道刷卡后直接通过，也可设置成免刷卡直接外出。
6. 经测试ESD门禁平均通过一人需要5-6秒。
