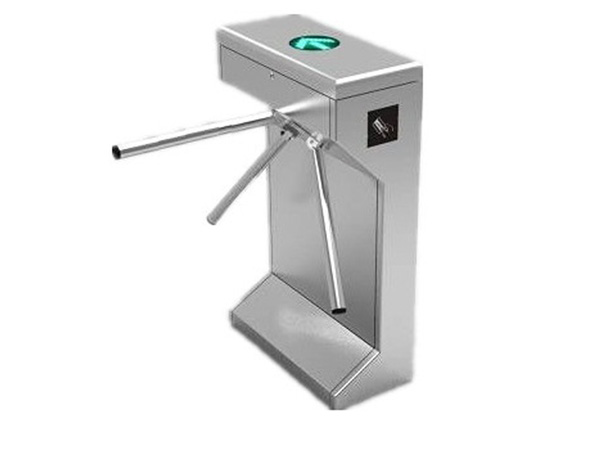

立式三辊闸（CF238FLG－DA）

一、产品介绍

整个产品外形采用进口不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的 通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。

l 箱体材料：304不锈钢

l 内部结构：钢材框架结构

l 箱体尺寸：长580MM×宽280MM×高980MM

l 机芯工作电源：AC220V±10％/DC24±10％

l 机芯故障率：300万次无故障

l 掉杆装置：断电自动掉杆

l 重量：约40Kg

l 闸杆转向：单/双向（预设）

l 闸杆长度：535MM

l 闸杆工作驱动力：3Kg

l 闸杆传动方式：数字方式

l 行程开关：标配

l 灯光提示：绿灯通行，红灯禁止通行

l 指示灯工作电源：DC12V±5％

l 工作环境：室内、室外

l 温度：-30℃～60℃

l 湿度：5％～90％

l 感应读卡器安装位：2个

l 控制器安装位：1个

l 控制信号：继电器信号输入

l 通行速度：30个/分钟

二、产品特性及比较

序

本产品特性

一般性产品

机芯主控板

采用工业级32位ARM芯片，行业领先，反映速度快，处理能力大幅提升

采用普通IC

通讯接口

RS232、TCP/IP，增加了控制的灵活性

无

输入信号

开关信号

开关信号

离合装置

采用电磁离合装置

无

转运角度

通过角度编码器进行角度检测及控制，精确到5度以内

只能判断起始位及终止位

运动方式

刷卡后，杆自动转动一个较小的角度，提示行人通过；人进入通道，触动闸杆后，机器自行运转

刷卡后，人推杆通过。机器无法自动转动

防反转

严格防反转，刷卡后，只允许行人朝一个方向行进；完全禁止逆方向先进

无

强行闯入

强行闯入时，闸杆转动一定的角度缓冲后，立即锁止

无缓冲，闸机无动作，直接撞击

特殊情况

刷卡的同时，如果人挤着闸杆，闸杆亦可动作

刷卡时，如果人挤着闸杆，三辊闸因为不能解锁而无法转动

消防模式

断电掉杆；上电后自动上杆

断电掉杆；手动上杆

计数功能

精确计数，得益于角度编码器的使用

无法精确计数，计数仅作参考

记忆功能

有，配合精确的计数功能，满足各个场合的使用要求

有

噪音

几乎是没有噪音

有

电源模块

输出：DC24V；采用全新电源模块，不因输入电源的变化而引起输出电压的变化，稳定可靠

线性变压，因输入电源的变化而变化

电机

DC24V 50W

采用电磁铁解锁
